Типы конструкции корпуса[править | править код]. Схематический разрез однокорпусной ПЛ: 1 — прочный корпус; 2 — ЦГБ; 3 — прочная рубка; 4  Поэтому возникло деление подводных лодок на атомные и неатомные. Внутри подводной лодки. Детально рассмотреть конструкцию всех основных типов АПЛ сложно, но проанализировать схему одной из таких лодок вполне возможно.  Метки: Атомная подводная лодка апл подлодка. Прочные корпуса современных подводных лодок выполняют сварными, с двухсторонней приваркой набора к обшивке непре  В связи с увеличением длины отсеков атомных лодок стали широко применять конструкции с рамными.

Американские конструкторы, в основном ориентировались на решения, полученные при проектировании ДЭПЛ "Tang". Носовая оконечность имела форму округлого штевня, а кормовая часть — новую форму, близкую к осесимметричной, с крестообразными рулями балансирного типа. Гребные валы все лодки были двухвальными проходили через горизонтальные стабилизаторы, как на германских ПЛ XXI серии. Ограждение рубки имело форму, аналогичную ПЛ типа "Tang", но располагалось ближе к носу. В кормовой части обводы поперечных сечений становились эллиптическими и постепенно сводились к плоским. Новая форма была придана ограждению рубки, которая в советском кораблестроении получила наименование "лимузинной", отличающемуся соотношением высоты к длине меньше единицы и плавным переходом крыши в наклонную кормовую кромку. Для такой формы характерно объемное обтекание и низкий коэффициент сопротивления. Дополнительным мероприятием по снижению сопротивления явилось сокращение количества плохообтекаемых деталей на корпусе кнехтов, киповых планок, леерных стоек и т. Претерпел изменения и архитектурно-конструктивный тип. Для ДЭПЛ выбор архитектурно-конструктивного тина определялся следующими факторами: Как правило, большие океанские ДЭПЛ имели двухкорпусный архитектурно-конструктивный тип. При создании первых АПЛ американские специалисты приняли достаточно смелое проектное решение: Таким образом, архитектурно-конструктивный тип первых американских АПЛ можно определить как смешанный однокорпусный на части длины с развитой надстройкой. Выбор такого конструктивною решения был обусловлен следующими факторами: Из перечисленных факторов наиболее радикальными следует признать отказ от одноотсечного стандарта непотопляемости — здесь произошел определенный скачок с переходом на качественно новый уровень. В отличие от американских, советские АПЛ первою поколения сохранили полностью двухкорпусный архитектурно-конструктивный тип, так как необходимость обеспечения надводной непотопляемости при затоплении одного отсека сомнению не подвергалась. Кроме того, наружный корпус обеспечивал плавные, хорошо обтекаемые обводы, которые совместно с увеличением мощности ЭУ компенсировали увеличение полного подводного объема при достижении требуемой скорости хода. Накопленный опыт разработки и эксплуатации АПЛ убедил кораблестроителей и командование ВМФ в возможности и безопасности применения атомной энергетики в подводном плавании, что позволило приступить к созданию более совершенных кораблей нового поколения. Для данною этапа было характерно окончательное осознание АПЛ как чисто подводного корабля, выполняющего свои задачи без всплытия па поверхность. Другой отличительной чертой, определившей сумму приоритетов среди боевых качеств и облик атомных торпедных лодок второго поколения, стала их переориентация на решение противолодочных задач. Поэтому особенностями развития в рассматриваемый период стали: Субмарины типа ПЛАРК, правда, крупней — они представляют собой большие плавучие подводные платформы с высокоточным оружием.

Внутри подводной лодки Детально рассмотреть конструкцию всех основных типов АПЛ сложно, но проанализировать схему одной из таких лодок вполне возможно. Для повышения живучести создатели продублировали многие важные компоненты этой АПЛ. Такие лодки получили по паре реакторов, турбин и винтов. Выход из строя одного из них, согласно задумке, не должен стать для лодки смертельным. Отсеки субмарины разделяют межотсечные переборки: Не все отечественные атомные субмарины имеют так много отсеков. Эта субмарина погибла в Баренцевом море 12 августа года. Жертвами катастрофы стали все членов экипажа, находившиеся на ее борту. Выдвигалось много версий происшедшего: Согласно официальной версии, трагедия произошла из-за утечки компонента топлива торпеды, а именно пероксида водорода. Большая часть информации обо всех этих комплексах держится в тайне. Его еще называют носовым или торпедным. Именно здесь расположены торпедные аппараты. Лодка имеет два торпедных аппарата мм и четыре мм, а всего на борту АПЛ находится 28 торпед. Первый отсек состоит из трех палуб. Боевой запас хранится на предназначенных для этого стеллажах, а торпеды подаются в аппарат с помощью специального механизма. Здесь также находятся аккумуляторные батареи, которые в целях безопасности отделены от торпед специальными настилами.

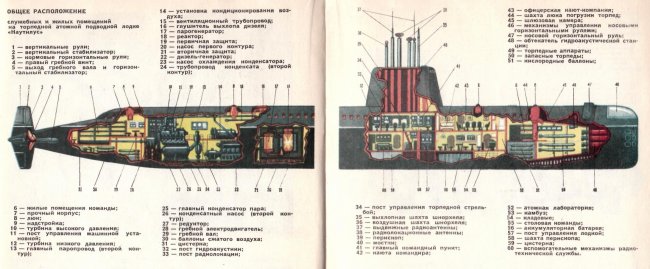

конструкция корпуса атомной подводной лодки

В первом отсеке обычно служат пять членов экипажа. Именно здесь расположен центральный пульт управления, и именно отсюда производится управление субмариной. Здесь находятся пульты гидроакустических систем, регуляторы микроклимата и навигационное спутниковое оборудование. Служат в отсеке 30 членов экипажа. Из него можно попасть в рубку АПЛ, предназначенную для наблюдения за поверхностью моря. Там же находятся выдвижные устройства: Третьим является радиоэлектронный отсек. Здесь, в частности, находятся многопрофильные антенны связи и множество других систем. Аппаратура этого отсека позволяет принимать целеуказания, в том числе из космоса.

конструкция корпуса атомной подводной лодки

После обработки полученная информация вводится в корабельную боевую информационно-управляющую систему. Добавим, что подводная лодка редко выходит на связь, чтобы не быть демаскированной. Перспективным материалом считаются композиты, но технология изготовления больших корпусов еще не отработана, а сам материал дорог, что сдерживает его внедрение, лишь на небольших лодках прочные корпуса выполняются из композитов.

Атомная подводная лодка проекта 955 «Борей»

Погружение осуществляется путем изменения дифферента, после заполнения нескольких цистерн погружения цистерны на подводной лодке в начале XX века называли систернами. На подводной лодке имеется множество различных цистерн, предназначенных для управления дифферентом, для хранения топлива, питьевой воды, балласта и т. Изменение глубины и всплытие производятся с помощью горизонтальных рулей гидропланов с последующим вытеснением воды из балластных цистерн сжатым воздухом или газом. При нормальном всплытии средняя группа продувается первой. В надводном положении лодка плавает с открытыми кингстонами и аварийными захлопками. Лодку удерживает на поверхности подушка воздуха в ЦГБ. По окончании погружения КВ закрываются. В нормальном режиме под водой лодка плавает с открытыми кингстонами и аварийными захлопками. Перед всплытием АЗ закрываются, в цистерны подается воздух. При нормальном всплытии после подачи заданного количества воздуха кингстоны также закрываются, чтобы избежать перерасхода воздуха. На практике лодка имеет остаточную плавучесть , то есть существует разница между объёмом ЦГБ и объёмом воды, которую нужно принять для полного погружения. Эта разница компенсируется с помощью цистерн вспомогательного балласта. Прием или откачка воды в уравнительную цистерну погашает остаточную плавучесть.

Как устроена атомная подлодка

Постоянно требуется то принимать, то откачивать балласт. Однако надёжность его невысока, и диапазон работы ограничен. Когда требуется срочное погружение, используют цистерну быстрого погружения ЦБП, иногда называется цистерной срочного погружения. После этого, разумеется, цистерна быстрого погружения немедленно продувается. Она находится в прочном корпусе и выполняется прочной. Таким образом, лодка находится в немедленной готовности к срочному погружению. Это позволяет не нарушать работы с ЦГБ и ограничить объём уравнительной цистерны. Конструкция ракетного отсека американского современного атомного ракетоносца показана на рис. Прочные корпуса атомных подводных лодок разделены поперечными водонепроницаемыми переборками на пять-десять отсеков. На лодках применяют, как правило, плоские поперечные переборки, полотнища которых подкреплены вертикальными стойками, опирающимися на прочный корпус и платформы рис. Вес плоских переборок приблизительно такой же, как и равнопрочных сферических, способных воспринимать нагрузку только с одной вогнутой стороны; они значительно сложнее плоских в технологическом отношении. Все цистерны вспомогательного балласта, если они размещены в междубортном пространстве, выполняют прочными. При внутреннем расположении цистерн прочную конструкциюимеют цистерны главного, а также часть цистерн вспомогательного балласта. На американских подводных лодках к их числу относятся днфферентные и уравнительные цистерны и цистерна быстрого погружения. На других подводных кораблях рубка заменена выходной шахтой — вертикальным цилиндром или усеченным конусом со средним диаметром около I м и высотой 3,5—4,5 м. В сфере размещена аппаратура гидроакустики, доступ к которой из прочного корпуса осуществляется через переходной конус.
